在航空發動機的復雜系統中，卡圈（或稱“卡環”）扮演著至關重要的角色。它主要用于將發動機的不同部件牢固地固定在一起，確保在高負荷、高溫度和高振動環境下的穩定運行?？ㄈΦ馁|(zhì)量直接關系到發動機的整體性能和安全性，因此對其設計與制造的要求極為嚴格。

航空發動機卡圈的關鍵作用

航空發動機卡圈是將發動機組件緊固和固定的關鍵元件。由于發動機在飛行過程中會經歷極端的工作環境，如高溫、高壓和高振動，卡圈必須具備極高的強度和穩定性，以確保發動機各部件的牢固連接和正常運轉?？ㄈΦ闹饕δ馨ǎ?/p>

1. 固定部件：卡圈用于固定發動機的關鍵部件，如渦輪葉片、壓縮機葉片和燃燒室組件等，確保它們在運轉過程中不發生位移或松動。

2. 承受負荷：卡圈需要承受發動機運行過程中產生的巨大的機械負荷，包括振動和沖擊，保持各部件的精確對接。

3. 抵御極端環境：由于發動機工作在高溫、高壓環境中，卡圈必須具備良好的耐高溫性和耐腐蝕性，以抵御燃燒氣體中的化學腐蝕和高溫氧化。

卡圈的材料選擇

在航空發動機卡圈的制造中，材料的選擇至關重要?？ㄈΡ仨毷褂镁哂袃?yōu)良性能的材料，以滿足其在極端工作條件下的要求。常用的材料包括：

1. 高溫合金：航空發動機卡圈通常采用高溫合金材料，如鎳基合金（Inconel、Hastelloy等）。這些合金具有優異的耐高溫性能和機械強度，可以在高達1000°C的溫度下穩定工作。此外，高溫合金材料還具備良好的抗氧化性和耐腐蝕性，能夠有效應對發動機內部的惡劣環境。
2. GH4145合金：主要是以γ[Ni3(Al、Ti、Nb)]相進行時效強化的鎳基高溫合金，在980℃以下具有良好的耐腐蝕和抗氧化性能，800℃以下具有較高的強度，540℃以下具有較好的耐松弛性能，同時還具有良好的成形性能和焊接性能。該合金主要用于制造航空發動機在800℃以下工作并要求強度較高的耐松弛的平面彈簧和螺旋彈簧。還可用于制造氣輪機渦輪葉片等零件。

3. 1Cr11Ni2W2MoV耐熱不銹鋼：此不銹鋼材料因其良好的耐腐蝕性和強度，也在某些航空發動機卡圈的應用中使用。特別是在較低溫度和較少腐蝕環境下，此不銹鋼可以提供可靠的性能。

航空發動機卡圈的技術要求

1. 高強度與高韌性

卡圈需要承受巨大的機械負荷，包括發動機運行時產生的振動和沖擊。因此，卡圈必須具備極高的機械強度和韌性。高強度和韌性可以防止卡圈在高負荷下發生變形或斷裂，確保各部件的緊固效果。

2. 精密的尺寸公差

卡圈的尺寸公差必須控制在極小的范圍內，以保證部件之間的完美配合。這要求卡圈的內徑、外徑以及厚度等尺寸都需嚴格按照設計規格制造，確保在實際應用中的精確配合和穩定性。

3.其余部分技術要求

技術要求

a.固溶時效態交付

b.幾何結構及尺寸控制:

1.自由狀態下開口尺寸不大于30

2.尺寸C約束在內徑為p447士0.1的夾具中，僅依靠自身彈性張開的狀態下，所有尺寸公差、約束狀態下的缺口B應滿足設計要求

c.未注公差尺寸HB5800-1999

d.所有棱邊去毛刺。

e.硬度>36HRC。

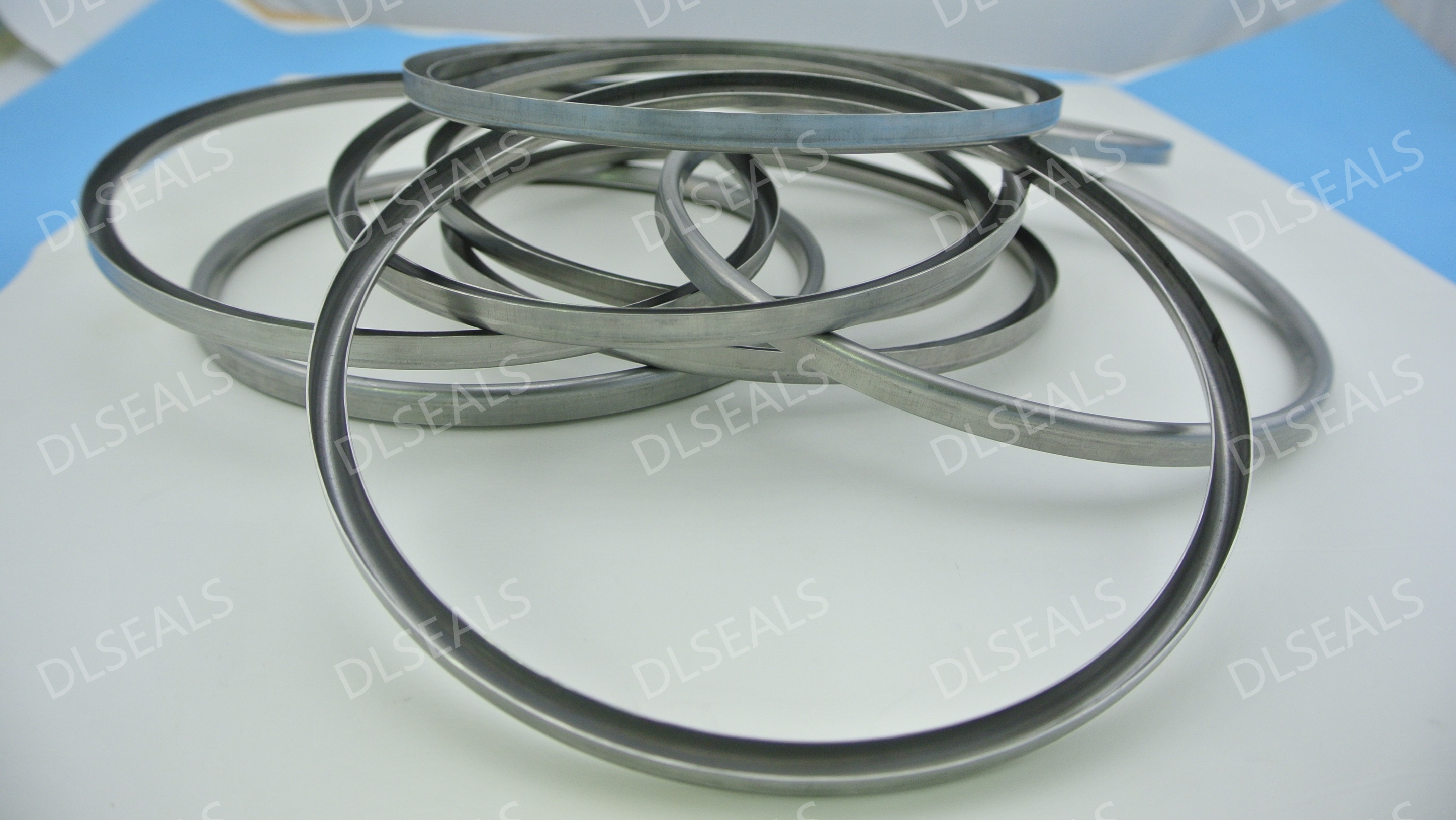

德龍密封：卓越的金屬圈制造

德龍密封在卡圈，金屬圈的制造方面展現了專業的技術水平和材料應用能力，公司的金屬圈產品以高標準、高質量和高性能獲得客戶高度認可，主要體現在以下幾個方面：

高精度設計與制造

德龍密封采用計算機輔助設計CAD和3D軟件，對金屬圈進行精密設計和優化。研發人員利用這些工具進行詳細的模擬分析，確保金屬圈在實際工作條件下能夠表現出色。制造過程中，公司運用了高精度的加工設備和自動化生產線，確保每一個金屬圈的尺寸公差和形狀精度都達到標準。

優質材料應用

公司選擇了適用于各種環境的材料作為金屬圈的主要原料。確保材料的性能達到最佳狀態。在生產過程中，公司嚴格控制材料的質量，從源頭上保證金屬圈的可靠性和耐用性。

嚴格的質量控制

為了確保金屬圈的高標準質量，公司建立了完善的質量控制體系。每一批金屬圈在生產完成后，都要經過嚴格的檢測，包括尺寸測量、力學性能測試、耐高溫性測試等。通過全面的質量檢測，公司能夠及時發現并解決可能出現的問題，確保產品的每一個細節都達到要求。

快速的生產與交付

公司憑借靈活的生產調度和高效的供應鏈管理，能夠快速響應客戶需求。無論是大批量生產還是小批量定制，公司都能按時交付，滿足客戶的各種要求。高效的生產能力和交付速度，不僅提升了客戶的滿意度，也體現了公司的生產實力和市場競爭力。

總結

德龍密封在航空發動機卡圈的制造中，通過先進的設計技術、優質的材料選擇、嚴格的質量控制以及高效的生產能力，展現了其卓越的智造水準。公司不僅能根據客戶要求定制高質量的產品，還能為產品的穩定性和安全性提供了堅實保障。未來，我們將繼續致力于技術創新和材料研究，以保持在金屬圈相關的領域的領先地位。
