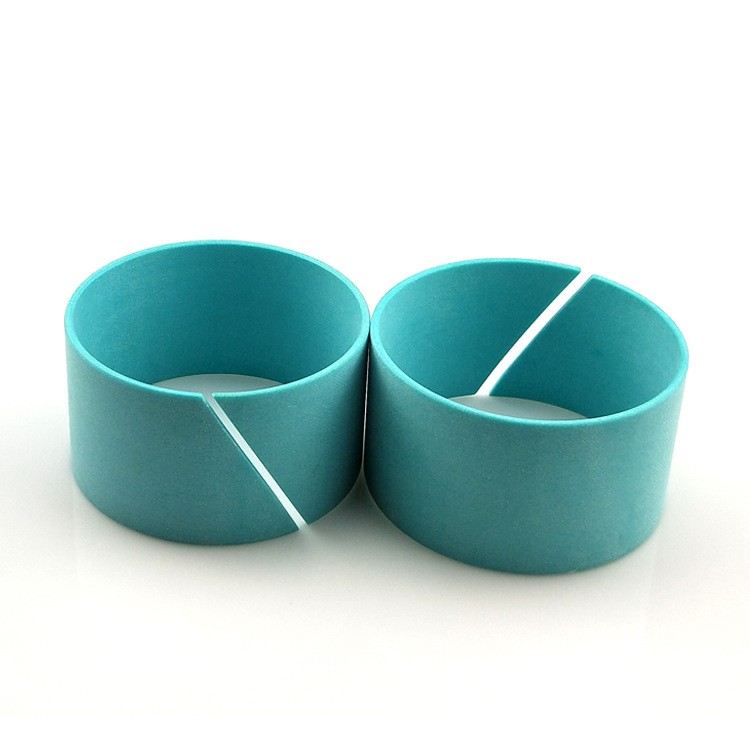

導向帶作為液壓缸核心支撐元件，其性能直接影響設備可靠性。本文基于材料力學與摩擦學原理，解析工程塑料導向帶如何解決金屬導向套的失效頑疾，并通過工業案例驗證其全生命周期經濟性。
| 失效模式 | 占比 | 根本原因 |
|---|---|---|
| 粘著磨損 | 42% | 潤滑油膜破裂導致金屬粘連 |
| 腐蝕失效 | 31% | 水汽/酸霧侵入配合間隙 |
| 疲勞剝落 | 19% | 交變載荷下微裂紋擴展 |
| 磨粒劃傷 | 8% | 油液污染顆粒嵌入 |
| ?性能參數? | 改性PTFE | 聚甲醛(POM) | 纖維增強TPV |
|---|---|---|---|
| 極限PV值(MPa·m/s) | 0.8 | 1.2 | ?3.5? |
| 熱膨脹系數(10??/K) | 120 | 85 | ?45? |
| 吸水率(24h) | <0.01% | 0.25% | ?0.02%?? |
| 耐化學性 | 耐強酸強堿 | 不耐鹵代烴 | 耐pH3-11介質 |
注：增強TPV指埃克森美孚Santoprene™ 8231系列（40%玻璃纖維填充）
| ?指標? | 青銅導向套 | 玻纖增強TPV | 改善幅度 |
|---|---|---|---|
| 年均更換次數 | 3.8次 | 0.4次 | 89.5% |
| 系統能耗(kWh/年) | 31,200 | 26,500 | 15.1% |
| 泄漏故障率 | 17% | <1% | 94% |
| ?工況特征? | ?推薦材料? | ?設計準則? |
|---|---|---|
| 高頻振動（＞25Hz） | 碳纖增強PEEK | 寬度≥15mm+端面擋圈 |
| 重載沖擊（＞10MPa） | 玻纖增強TPV | 過盈量取上限（0.3%D） |
| 化工作業環境 | 全氟醚橡膠 | 增加防腐蝕密封唇 |
| 食品醫藥應用 | FDA級PTFE | 表面粗糙度Ra≤0.2μm |
?表面預處理?
?潤滑管理規范?
?結語?：工程塑料導向帶通過材料復合與結構創新，突破金屬材料的技術瓶頸。工業實踐證明，其可使液壓系統可靠性提升90%以上，全生命周期成本降低40%-60%，正在重塑流體動力系統的價值標準。
